9月15日下午，秋雨淅淅瀝瀝，帶來一絲絲清涼。我院設計的杭州運河亞運公園施工現場，迎來了80多名技術人員的省院觀摩學習團。運河亞運公園，位于杭州市拱墅區申花單元（GS06）內，是拱墅區重點打造的一個以全民健身為主題的綜合性公園項目，也是我院承建的18個2022年杭州亞運會體育場館之一。

曲棍球場

  時斷時續的小雨，并不能阻止技術人員的參觀熱情。本次參觀以結構專業人員為主，也吸引了其他感興趣的建筑、設備等專業人員。在現場項目管理人員熱情指引下，我們先來到了位于北區的曲棍球場。

曲棍球場效果圖

  曲棍球場是 2022 年杭州第 19 屆亞洲運動會曲棍球比賽場地，可容納約 5000 名觀眾，設有一個標準曲棍球場地（長 91.4 m，寬 55.0m），滿足體育教學、訓練、高級比賽、社會服務等復合多功能要求。其設計靈感來源于杭州的油紙傘，體育場地看臺采用框架結構，看臺上方設有巨大的鋼結構頂棚。頂棚主要由兩個大跨度三管拱支撐，兩個三管拱通過二級平面桁架連接在一起。上表面采用 ETFE（四氟乙烯）材料構成的膜結構，這種輕便和標志性的遮蓋物透光性靈活，使得體育場的外形成為公園北區靚麗的風景。

  聽完現場負責人的施工進度解說后，我院楊學林副院長、第五建筑設計院謝忠良副總工程師對該項目的技術難點做了重點介紹。拱架的跨度約為 120m，罩棚最高距離賽場地面約47m，通過兩側共4個拱墩落地。水平推力通過兩側的四個巨型柱墩傳遞給樁及基礎，結構設計中就如何有效解決拱的水平推力，進行過多次不同的方案比選、優化，對支座拱腳的節點及柱墩分別進行應力分析，最終方案獲得了國外方案設計單位和業主的一致好評。

現場觀摩參觀

乒乓球館場

繞著曲棍球場行走一圈，通過仔細觀察和充分溝通后，我們對曲棍球場的設計有了較為深入的了解。緊接著我們來到了南區的乒乓球館。

乒乓球館效果圖

  體育館設計總座位數為 5954 座,其中 4517 座為固定座席，屬大型體育建筑，是2022 年第 19 屆亞運會的乒乓球比賽場館。體育館地上三層，地下一層，建筑離地最高處為 35 m。乒乓球館的設計靈感來源于良渚文化中玉琮形態。利用玻璃、銅板（陽極氧化鋁板）、不銹鋼等的材料搭配，創造出一個輕盈、經典、而又標志性的建筑形態。結構與美學互相交織、完美結合，使建筑物營造出經典的力學美感。

下部混凝土結構模型

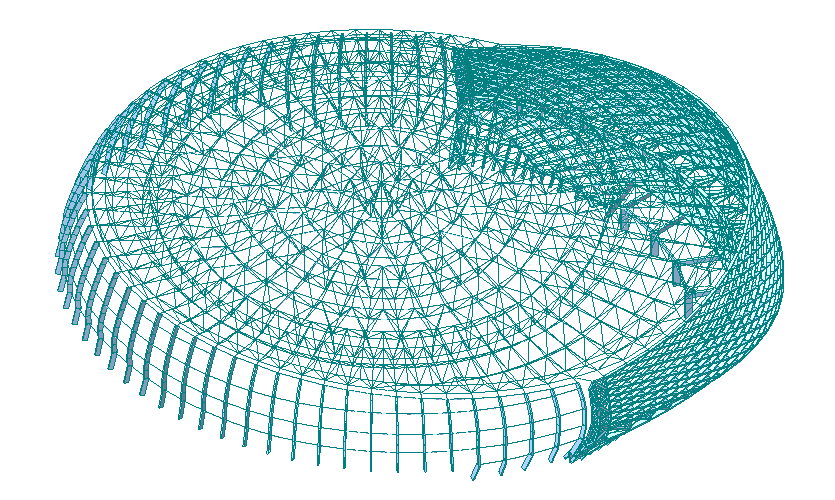

整體鋼結構模型

整體BIM模型

乒乓球館下部混凝土結構主要包括室外平臺、觀眾看臺及各功能用房，鋼結構主要由屋面和墻面兩部分組成，其中屋面鋼結構為正交正放四角錐雙層網架，網架支座跨度約 90m，網架節點形式為“螺栓球+焊接球”混合節點；墻面鋼結構主要分為入口門廳處的玻璃幕墻和疊合金屬幕墻，玻璃幕墻龍骨為彎扭斜交矩形鋼管網格結構；疊合金屬幕墻龍骨采用折線矩形鋼管框架結構，與上部網架采用鏈桿進行法向變形耦合。

現場觀摩參觀

尾  聲

  杭州運河亞運公園項目尚未完工，目前仍在緊張有序開展施工。據了解，曲棍球場的罩棚鋼結構大約在5天后卸荷；乒乓球館鋼結構在設計上形式獨特，結構新穎，對拼裝精度控制、安裝精度控制以及安裝過程監測精度要求很高，特別是結構的地面拼裝、安裝精度，拼裝后的組合構件（或局部網格）如何將這些空間三維結構安裝到設計所要求的空間位置，其控制過程極為復雜，近期也將開始幕墻彎扭斜交網格的安裝。

  近距離參觀正在主體施工的體育場館，有利于更深入理解設計意圖，有利于更形象了解項目概況，有利于更全面學習體育建筑的設計難點和技術創新。參加此次觀摩學習的專業技術人員，通過現場的觀摩、技術問題交流、現場講解，收獲滿滿，都期待著下一次的工程項目現場參觀學習活動。
